大楼弱电系统设计方案专业版：大楼弱电建设必要

　　百实科技专注楼宇弱电系统设计20年，拥有电子智能化专项资质，提供综合布线、安防监控、楼宇自控、机房工程等全流程设计方案。

一、设计依据与标准

1、国家标准

　　GB50314-2015《智能建筑设计标准》

　　GB50348-2018《安全防范工程技术标准》

　　GB/T50311-2016《综合布线系统工程设计规范》

2、行业规范

　　消防系统需满足GB50116-2013《火灾自动报警系统设计规范》

　　数据中心需符合GB50174-2017《数据中心设计规范》

二、子系统设计要点

1. 综合布线系统(PDS)

　　拓扑结构：采用星型拓扑，六类非屏蔽双绞线(CAT6)主干+光纤到桌面(FTTD)

关键参数：

　　①水平子系统长度≤90米(配线间至终端)

　　②垂直干线采用多模OM4光纤(支持40Gbps传输)

特殊区域：

　　会议室/总裁办公室/员工办公场所部署Wi-Fi 6无线AP(每100㎡1个点位)

2. 安防监控系统

前端设备：

　　出入口：200万像素人脸识别摄像机(支持H.265编码)

　　走廊/电梯：4K超广角摄像机(水平视场角≥180°)

存储方案：

　　NVR集群部署，存储周期≥30天(按4Mbps/路计算)

3. 楼宇自控系统(BAS)

控制对象：

　　HVAC系统(需标注DDC控制器与VAV箱联动逻辑)

　　照明系统(公共区域照度传感器阈值设定150Lux)

　　通信协议：BACnet MS/TP或Modbus RTU

4. 机房工程

环境要求：

　　温度22±2℃、湿度40%~60%

　　UPS后备时间≥2小时(按负载量120%冗余设计)

三、特殊场景大楼弱电系统解决方案

高层建筑垂直布线

　　每12层设置弱电间，采用MPO预连接光缆减少熔接点

电磁干扰防护

　　强电井与弱电井水平间距≥1.5米(GB50311-2016规定)

节能设计

　　部署PUE≤1.5的模块化数据中心(冷通道封闭方案)

四、百实科技特色服务

1、三维协同设计

　　提供Revit/BIM模型(含管线碰撞检测报告)

2、深度定制

　　针对金融/医疗等特殊行业增加冗余设计(如双核心交换机热备)

3、验收支持

　　提供第三方检测报告(包括：

　　光纤OTDR测试曲线

　　网络吞吐量测试数据(≥90%标称带宽)

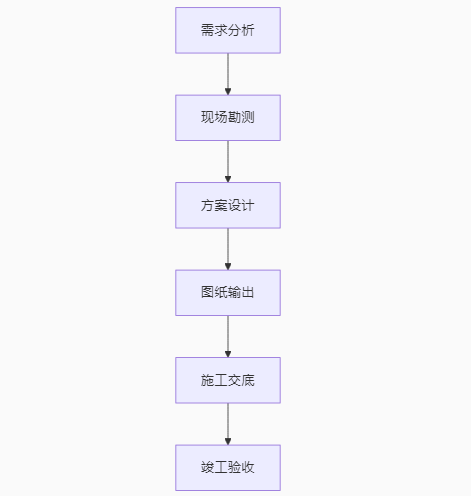

五、整个工程实施的流程

六、成本控制建议

　　采用PoE++供电(IEEE802.3bt)减少强电施工量

　　选择国产自主可控设备(如海康/H3C)降低采购成本20%~35%

附件清单：

　　弱电井点位分布图(含桥架尺寸标注)

　　设备材料清单(品牌/型号/技术参数)

　　系统拓扑图(Visio格式可编辑文件)

　　如需获取完整大楼弱电系统设计方案模板或具体子系统深化设计，可联系百实科技工程师团队(400-696-9975)，提供免费前期咨询。
