机房弱电工程施工方案提供可靠的运行环境

一、项目概述

　　1、项目名称：百实科技完成某集团数据中心机房弱电工程

　　2、项目地点：

　　3、建设单位：[填写甲方单位名称]

　　4、施工单位：[填写乙方/承包单位名称]

　　5、工程范围：本方案涵盖机房内的所有弱电子系统的施工，主要包括：

　　综合布线系统(数据、语音)

　　机房安防系统(门禁、视频监控)

　　机房动环监控系统(UPS、空调、漏水、温湿度等)

　　消防报警系统(早期预警)

　　KVM 管理系统

　　机房桥架及线管系统

　　6、建设目标：构建一个稳定、安全、高效、智能、易于管理并符合国家标准的现代化机房，确保核心设备与数据的安全，为业务系统提供可靠的运行环境。

二、设计依据与标准

　　本工程的设计与施工严格遵循以下国家及行业标准规范：

　　《数据中心设计规范》GB 50174-2017

　　《综合布线系统工程设计规范》GB 50311-2016

　　《综合布线系统工程验收规范》GB 50312-2016

　　《安全防范工程技术标准》GB 50348-2018

　　《民用建筑电气设计标准》GB 51348-2019

　　《建筑电气工程施工质量验收规范》GB 50303-2015

　　建设单位提供的相关技术图纸及要求。

三、各子系统施工方案

1、 综合布线系统

　　施工内容：负责机房内所有服务器、网络设备、存储设备之间的数据连接，以及管理区的语音、数据点位铺设。

材料选择：

　　线缆：采用六类或超六类非屏蔽/屏蔽双绞线，OM3/OM4多模万兆光纤。

　　配线架：采用符合标准的模块化配线架、光纤配线架。

　　跳线：采用原厂高性能跳线。

施工要点：

　　所有线缆敷设均通过桥架和线管，严禁飞线。

　　强弱电线缆分开敷设，保持最小300mm距离，防止干扰。

　　线缆弯曲半径应符合规范(如：非屏蔽网线不小于8倍线径)。

　　所有信息点、配线架端口标签清晰、唯一，符合管理规范。

　　机柜内线缆绑扎整齐，预留适当余量，便于日后维护。

2、机房安防系统

⚫门禁系统

　　施工内容：在机房主入口、核心区域入口安装门禁控制器、读卡器、电锁、出门按钮。

施工要点：

　　采用双向读卡或“刷卡+密码”方式，提高安全性。

　　电锁安装牢固，与消防系统联动，发生火警时自动释放。

　　线路采用RVVP屏蔽线缆，防止信号干扰。

⚫视频监控系统

　　施工内容：在机房出入口、主要通道、机柜列间、UPS室、空调室等关键区域安装高清网络摄像机。

施工要点：

　　摄像机安装无死角，确保全覆盖。

　　存储设备容量需满足至少90天的录像存储需求。

　　采用POE交换机或集中供电方式，电源稳定可靠。

3、机房动环监控系统

　　施工内容：对机房的基础环境与动力设备进行实时监控、报警。

监控对象与施工要点：

　　供配电：监测市电状态、UPS输入/输出/负载/电池参数。通过UPS的SNMP或干接点接口连接。

　　精密空调：监测空调运行状态、回风温湿度、告警信息。通过厂家协议转换接口连接。

　　温湿度：在机房的送风区、回风区、机柜热点区域安装温湿度传感器。

　　漏水检测：在空调下方、水管经过处铺设漏水感应绳，定位式漏水检测系统为首选。

　　消防：接入气体灭火系统的报警信号。

　　所有传感器安装位置需具有代表性，布线规范，报警阈值设置合理。

4、消防报警系统

　　施工内容：通常由专业消防单位施工，弱电工程负责配合完成与动环监控系统的信号对接。

　　施工要点：

　　确保火灾报警控制器的告警干接点信号正确接入动环监控主机。

　　了解气体灭火区的声光报警和放气指示灯位置，避免误接。

5、KVM 管理系统

　　施工内容：安装数字KVM交换机、KVM客户端以及相关缆线。

施工要点：

　　KVM主机安装在标准机柜内。

　　使用专用Cat6网线或光纤连接服务器接口模块与KVM交换机。

　　确保IP网络访问安全，设置严格的用户权限。

6、机房桥架及线管系统

　　施工内容：安装弱电线槽、桥架和穿线管。

施工要点：

　　采用上走线或下走线方式，与强电桥架分层、分隔布置。

　　桥架安装横平竖直，接地良好。

　　所有线缆从桥架引出后，必须套波纹管或PVC管进行保护。

四、施工组织与部署

1、项目管理架构：

　　项目经理：负责整体协调、进度、成本和质量控制。

　　技术负责人：负责技术方案、解决施工中的技术难题。

　　安全员：负责现场施工安全监督。

　　施工队长：带领施工班组按图施工。

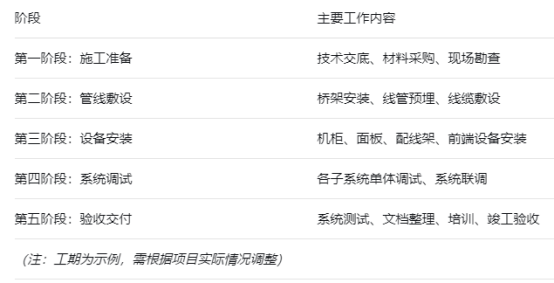

2、施工进度计划：

3、主要施工机具与材料：

　　机具：光纤熔接机、网络测试仪、万用表、电钻、梯子等。

　　材料：详见各子系统材料清单。

五、质量保证措施

　　严格执行“三检制”：自检、互检、专检。

　　所有材料、设备进场前报验，提供合格证、检测报告。

　　隐蔽工程(如预埋管线)在覆盖前必须经监理或甲方验收签字。

　　施工过程符合设计图纸和规范要求，变更需有正式手续。

六、安全与文明施工措施

安全措施：

　　所有施工人员持证上岗，进行安全培训。

　　施工现场配备灭火器，严禁烟火。

　　带电作业需有专人监护，使用绝缘工具。

　　高空作业系好安全带，使用合规梯子。

文明施工：

　　材料堆放整齐，垃圾每日清运。

　　控制施工噪音，减少对周边环境的影响。

　　爱护机房内已有设备，做好成品保护。

七、测试与验收

1、测试内容：

　　布线系统：100%通道测试，出具Fluke DTX系列测试报告，参数包括接线图、长度、衰减、近端串扰等。

　　安防系统：测试门禁开闭功能、刷卡记录、视频清晰度、录像回放功能。

　　动环监控系统：模拟所有报警信号(如漏水、高温)，验证报警的准确性和及时性。

2、验收流程：

　　施工单位完成调试并自检合格。

　　提交竣工资料(图纸、测试报告、产品说明书、点表等)。

　　建设单位组织初步验收。

　　整改初验中发现的问题。

　　组织最终竣工验收，签署验收报告。

八、培训与售后服务

　　培训：向甲方运维人员提供至少一次全面培训，内容包括各系统原理、日常操作、常见故障排查。

售后服务：

　　提供产品质保期。

　　提供7x24小时快速响应

　　提供终身有偿技术服务。

⚫附件：

　　机房弱电系统图

　　机房弱电平面布置图

　　机柜点位布置图

　　主要设备材料清单
